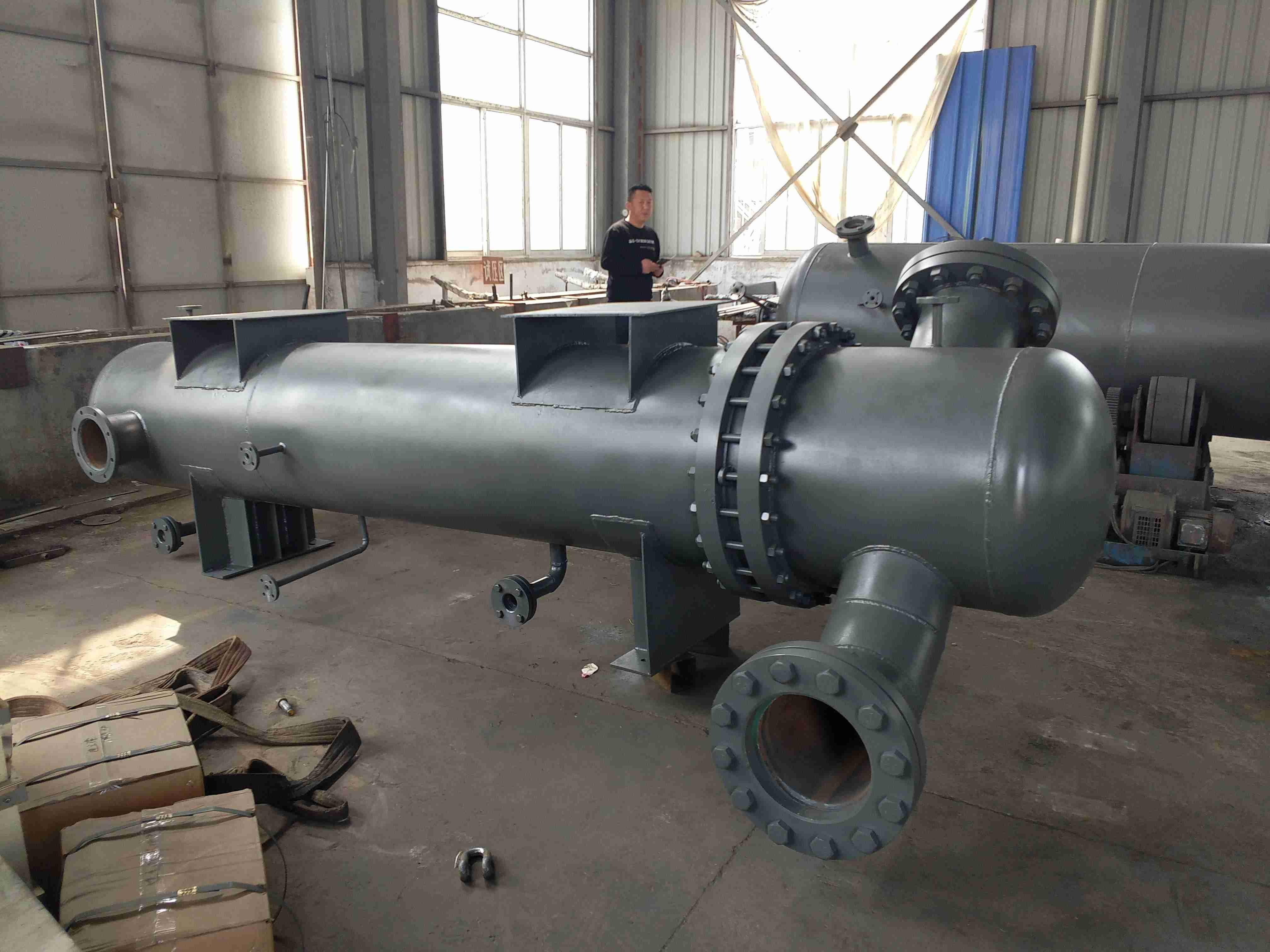

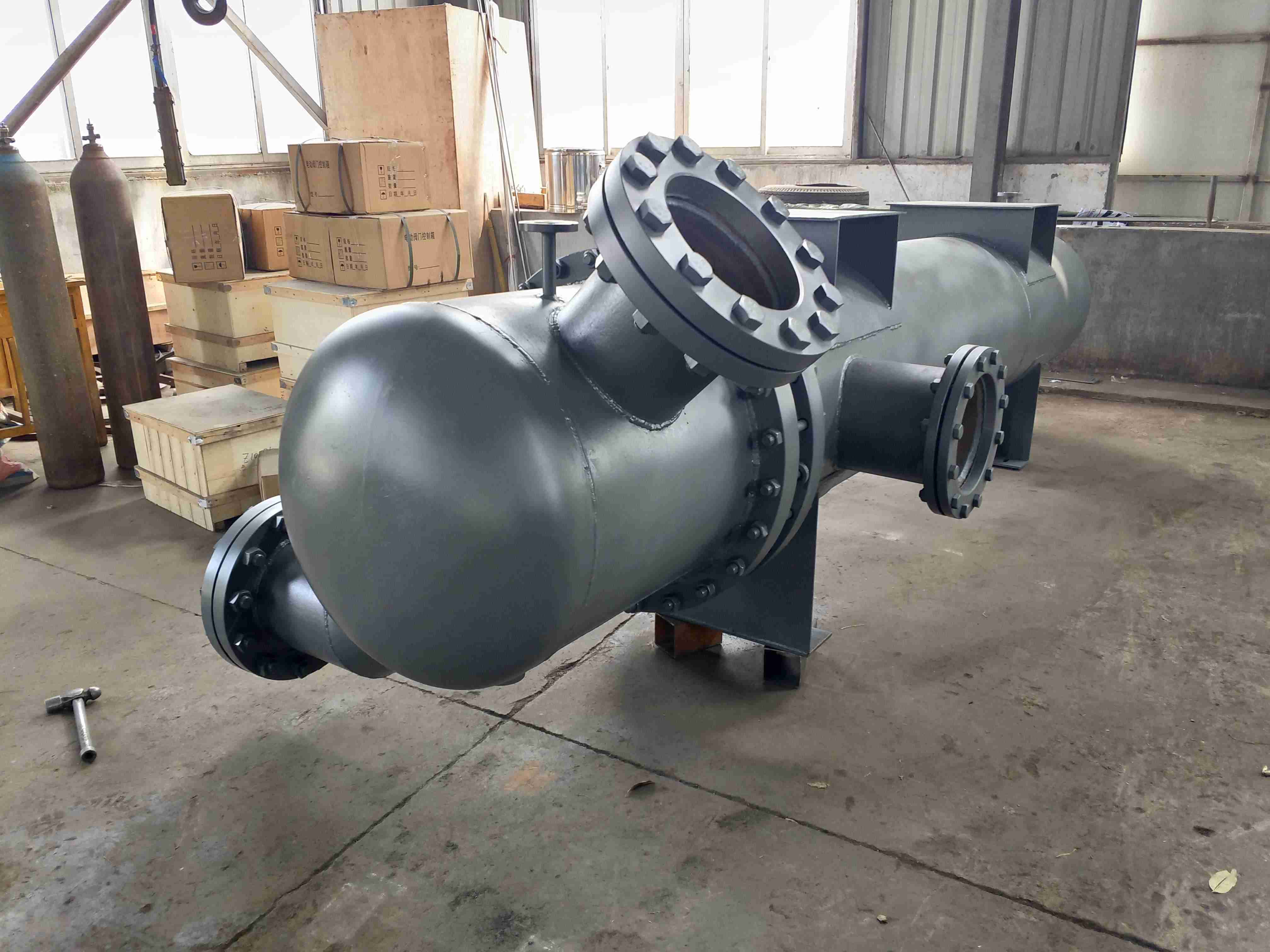

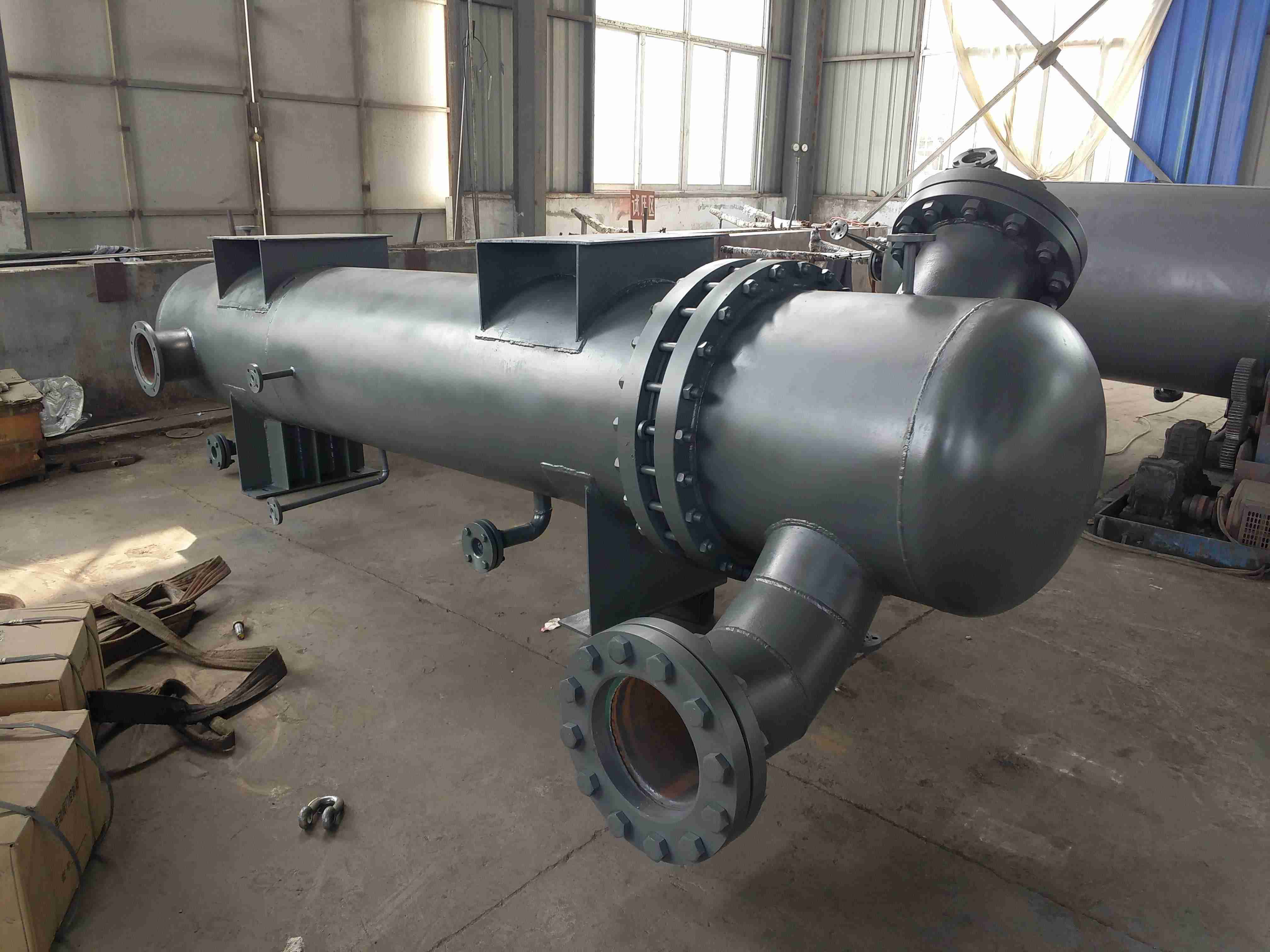

汽水熱交換器

HR高-型水水,汽水熱交換器是利用廢氣廢水的熱量來加熱冷卻水的-種換熱設備。加熱水由管箱的-側進入設備經過由高-304材質不銹鋼管換熱管組成的換熱面,共四個流程將熱量傳送給被加熱水等。

在線詢價

上一產品 : 低壓加熱器

下一產品 : 沒有了

內容詳情

HR高-型水水,汽水熱交換器概述：

HR高-型水水,汽水熱交換器是利用廢氣廢水的熱量來加熱冷卻水的-種換熱設備。

加熱水由管箱的-側進入設備經過由高-304材質不銹鋼管換熱管組成的換熱面,共四個流程將熱量傳送給被加熱水,使被加熱水達到所要求的溫度。本系列換熱器主要用于電廠站化工鍋爐的工業廢汽廢水余熱回收及石油化工環保服務行業,輕工業等汽——液、液——液換熱。

HR高-型水水,汽水熱交換器是利用廢氣廢水的熱量來加熱冷卻水的-種換熱設備。

加熱水由管箱的-側進入設備經過由高-304材質不銹鋼管換熱管組成的換熱面,共四個流程將熱量傳送給被加熱水,使被加熱水達到所要求的溫度。

HR高-型水水,汽水熱交換器主要用于電廠站化工鍋爐的工業廢汽廢水余熱回收及石油化工環保服務行業,輕工業等汽——液、液——液換熱。

特殊規格可以根據用戶需求另行安排設計方案！有意者聯系我們！

HR高-型水水,汽水熱交換器訂貨注意事項：

a、訂購設備時應在合同-注明是否需要配件，若未注明將視為不配附件，只供本體.

b、表-所列參數只供參考，訂貨時可根據用戶具體要求進行設計調整.

HR高-型水水,汽水熱交換器技術--：

項目\型號規格		HR-10	HR-20	HR-35	HR-50	HR-80
管程（被加熱水側）	工作壓力MPa	0.588
	工作壓力MPa	0.588
	設計溫度℃	100
	進/出口溫度℃	40/50
	流量t/h	50	100	200	300	400
殼程（加熱水側）	設計壓力MPa	0.588
	工作壓力MPa	0.02
	設計溫度℃	200
	進/出口溫度℃	104
不銹鋼管換熱管	不銹鋼管材質	304
	不銹鋼管規格	Φ16×1
	不銹鋼管長度	1585
換熱面積m2		10	20	35	50	80
設備-量t/h		750	919	1334	1836	2617

HR高-型水水,汽水熱交換器主要接管表：

序號	型號規格	被加熱水-A	被加熱水-B	被加熱水-C	被加熱水-D
1	HR-10	PN1.0　DN80	PN1.0　DN80	PN1.0　DN65	PN1.0　DN65
2	HR-20	PN1.0　DN100	PN1.0　DN100	PN1.0　DN80	PN1.0　DN80
3	HR-35	PN1.0　DN150	PN1.0　DN150	PN1.0　DN100	PN1.0　DN100
4	HR-50	PN1.0　DN200	PN1.0　DN200	PN1.0　DN150	PN1.0　DN150
5	HR-80	PN1.0　DN250	PN1.0　DN250	PN1.0　DN150	PN1.0　DN150

HR高-型水水,汽水熱交換器設備附件：

對應型號設備附件參數		HR-10	HR-20	HR-35	HR-50	HR-80
壓力表	Y-100，Φ100	P0.245　2.5-
壓力表	數量	1	1	1	1	1
截止閥	J11T-16	PN1.57　DN15
截止閥	數量	2	2	2	2	2
